Máy hút ẩm ngưng tụ GAT-DH600

Máy hút ẩm ngưng tụ GATTER là thiết bị kiểm soát độ ẩm không khí sử dụng nguyên lý làm lạnh để tách hơi nước, đáp ứng nhu cầu xử lý ẩm trong các không gian công nghiệp và dân dụng. Không khí ẩm được đưa qua dàn lạnh để hơi nước ngưng tụ thành nước lỏng, sau đó được thu gom và dẫn ra ngoài qua hệ thống thoát nước. Không khí sau khi tách ẩm tiếp tục đi qua dàn nóng trước khi trở lại không gian sử dụng, giúp giảm lượng hơi nước và duy trì môi trường khô ráo. Việc kiểm soát độ ẩm phù hợp góp phần hạn chế tình trạng ẩm mốc, ăn mòn kim loại, hư hỏng bao bì và suy giảm chất lượng hàng hóa trong quá trình lưu trữ, sản xuất. Đồng thời, thiết bị giúp giảm ảnh hưởng của độ ẩm cao đến máy móc, vật tư và kết cấu công trình. Với nhiều mức công suất để lựa chọn, máy hút ẩm ngưng tụ GATTER có thể được sử dụng tại kho bảo quản, nhà xưởng, phòng thiết bị, phòng điện và các khu vực dân dụng cần xử lý ẩm. Công suất máy được lựa chọn theo diện tích, thể tích không gian, lượng ẩm phát sinh và yêu cầu độ ẩm thực tế, giúp đáp ứng nhu cầu sử dụng của từng công trình.

Máy hút ẩm ngưng tụ GAT-DH600

Máy hút ẩm ngưng tụ GATTER GAT-DH600 được sử dụng trong các phương án kiểm soát ẩm cho kho hàng và khu vực sản xuất có nhu cầu xử lý không khí với lưu lượng 4.000 m³/h. Công suất tách ẩm của thiết bị đạt 25 kg/h tại 30°C và 70% RH. Máy sử dụng nguồn điện 3 pha 380 V, công suất tiêu thụ 7,1 kW và dòng điện định mức 13,5 A.

Hệ thống máy nén, dàn lạnh và dàn nóng tạo thành chu trình làm lạnh để tách hơi nước khỏi không khí. Quạt gió duy trì dòng khí qua cụm trao đổi nhiệt; khay thu nước và đường thoát nước đưa lượng nước ngưng ra ngoài. Bộ điều khiển PLC-HMI hỗ trợ IoT cho phép cài đặt, theo dõi quá trình vận hành theo nhu cầu sử dụng.

GAT-DH600 có kích thước 1.184 × 600 × 1.750 mm, khối lượng 190 kg và dải nhiệt độ hoạt động từ +5°C đến +40°C. Sản phẩm phù hợp để xem xét cho kho vật tư, nhà xưởng, phòng điện và khu vực thiết bị cần giảm ảnh hưởng của độ ẩm cao. Công suất máy được lựa chọn cùng tải ẩm và cách phân phối không khí để đáp ứng yêu cầu của từng công trình.

Nguyên lý và quy trình hoạt động

Nguyên lý hoạt động

Máy hút ẩm ngưng tụ GATTER GAT-DH150 sử dụng chu trình làm lạnh khép kín để chuyển hơi nước trong không khí thành nước lỏng. Quá trình làm việc gồm sự tuần hoàn của không khí qua các dàn trao đổi nhiệt và sự tuần hoàn của môi chất lạnh bên trong hệ thống ống. Hai phần này trao đổi nhiệt qua bề mặt dàn để thực hiện tách ẩm.

• Làm lạnh không khí và hình thành nước ngưng: Quạt đưa không khí ẩm từ khu vực sử dụng qua dàn lạnh. Khi bề mặt dàn có nhiệt độ thấp hơn điểm sương của dòng khí, hơi nước bắt đầu ngưng tụ thành giọt trên các bề mặt trao đổi nhiệt. Điểm sương phụ thuộc trạng thái không khí đầu vào. Khi nước ngưng được thu gom, lượng hơi nước còn lại trong dòng khí giảm xuống; đây là giai đoạn trực tiếp tách ẩm của thiết bị.
• Nén môi chất và thải nhiệt tại dàn nóng: Máy nén hút môi chất ở thể hơi từ phía dàn lạnh, nén lên áp suất và nhiệt độ cao rồi đẩy sang dàn nóng. Tại đây, môi chất truyền nhiệt cho không khí đi qua dàn và chuyển dần sang thể lỏng. Sự phối hợp giữa máy nén và dàn nóng duy trì phía áp suất cao của chu trình, đồng thời cung cấp nhiệt để gia nhiệt lại không khí sau khi tách ẩm.
• Giảm áp và thu nhiệt tại dàn lạnh: Môi chất lỏng đi qua bộ phận tiết lưu để giảm áp suất, tạo trạng thái nhiệt độ thấp phù hợp cho quá trình bay hơi. Khi đi vào dàn lạnh, môi chất hấp thụ nhiệt từ dòng không khí và bay hơi. Nhờ đó, bề mặt dàn được làm lạnh để tiếp tục ngưng tụ hơi nước. Môi chất ở thể hơi quay về máy nén, khép kín vòng tuần hoàn trong khi máy làm việc.
• Gia nhiệt lại dòng khí sau tách ẩm: Không khí rời dàn lạnh đã giảm cả nhiệt độ và lượng hơi nước. Dòng khí tiếp tục đi qua dàn nóng, nhận nhiệt rồi được cấp trở lại phòng. Khi nhiệt độ tăng trong điều kiện lượng hơi nước đã giảm, độ ẩm tương đối của dòng khí hạ xuống. Vì vậy, cần xem xét đồng thời nhiệt độ và lượng hơi nước để hiểu trạng thái không khí đầu ra; nhiệt độ đầu ra phụ thuộc điều kiện làm việc.
• Thu gom nước và duy trì kiểm soát độ ẩm: Nước ngưng chảy xuống khay thu và được dẫn ra ngoài qua đường thoát, đưa phần ẩm đã tách ra khỏi không gian xử lý. Không khí trong phòng tiếp tục tuần hoàn qua máy để nhận thêm hơi ẩm từ không gian sử dụng rồi được xử lý tiếp. Bộ điều khiển hỗ trợ cài đặt độ ẩm và theo dõi vận hành. Lượng nước tách được phụ thuộc nhiệt độ, độ ẩm đầu vào và tải ẩm thực tế.

Quy trình hoạt động

• Bước 1 Tiếp nhận không khí ẩm: Quạt đưa không khí từ khu vực cần kiểm soát độ ẩm vào máy và duy trì dòng khí đi qua cụm trao đổi nhiệt. Đây là dòng không khí được xử lý và tuần hoàn trở lại không gian sử dụng.
• Bước 2 Làm lạnh và tách hơi nước: Không khí đi qua dàn lạnh, hạ nhiệt xuống dưới điểm sương. Hơi nước ngưng tụ trên bề mặt dàn, còn dòng khí tiếp tục đi qua máy với lượng hơi nước đã giảm.
• Bước 3 Thu gom và thoát nước ngưng: Các giọt nước chảy xuống khay thu rồi được dẫn ra ngoài qua ống thoát. Quá trình này đưa phần nước đã tách ra khỏi dòng khí và khỏi khu vực cần xử lý ẩm.
• Bước 4 Gia nhiệt lại và cấp khí: Không khí sau dàn lạnh đi qua dàn nóng để nhận nhiệt, sau đó được thổi về phòng. Dòng khí tiếp tục tuần hoàn qua máy trong quá trình vận hành để giảm lượng ẩm trong không gian sử dụng.

Kết quả của chu trình là không khí có lượng hơi nước thấp hơn và nước ngưng được thu gom riêng. Không khí đầu ra được gia nhiệt lại sau giai đoạn làm lạnh.

Cấu tạo

Máy hút ẩm ngưng tụ GATTER được cấu thành từ cụm làm lạnh, hệ thống lưu thông không khí, bộ điều khiển và bộ phận thu gom nước ngưng. Các bộ phận được bố trí trong khung vỏ thiết bị, phối hợp để đưa không khí ẩm qua vùng làm lạnh, tách hơi nước và cấp trở lại dòng khí đã xử lý.

Cụm làm lạnh gồm máy nén, dàn lạnh, dàn nóng và hệ thống dẫn môi chất lạnh. Máy nén đảm nhiệm việc nén và tuần hoàn môi chất, duy trì chu trình làm lạnh của thiết bị. Dàn lạnh là nơi không khí được hạ nhiệt xuống dưới điểm sương để hơi nước ngưng tụ thành giọt. Dàn nóng truyền nhiệt cho dòng không khí sau khi tách ẩm, giúp gia nhiệt lại trước khi đưa về khu vực sử dụng.

Quạt gió duy trì dòng không khí đi qua các dàn trao đổi nhiệt, hỗ trợ quá trình xử lý và tuần hoàn không khí trong không gian cần kiểm soát độ ẩm. Bộ điều khiển cho phép người dùng cài đặt độ ẩm, theo dõi trạng thái và quản lý hoạt động của máy. Nước ngưng được thu gom tại khay chứa và dẫn ra ngoài qua đường thoát nước. Khung vỏ có nhiệm vụ bao che, cố định các linh kiện và bố trí các đường gió, đường ống môi chất cùng đường thoát nước của thiết bị.

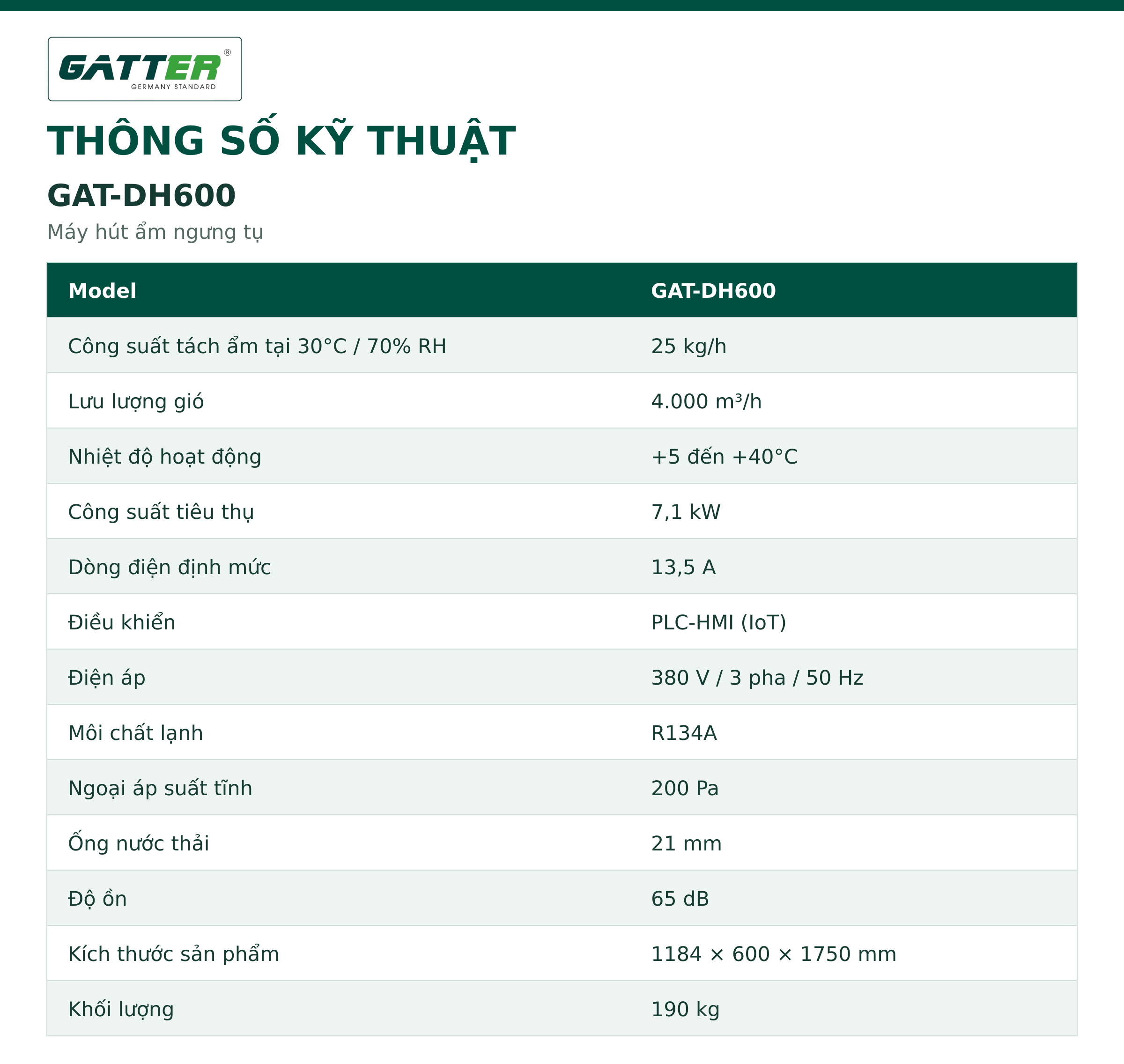

Thông số kỹ thuật

GAT-DH600 có công suất tách ẩm 25 kg/h tại điều kiện 30°C và 70% RH, kết hợp lưu lượng gió 4.000 m³/h. Các thông số này thể hiện khả năng tách nước và lượng không khí được đưa qua thiết bị trong một giờ, phục vụ việc lựa chọn máy cho những khu vực có nhu cầu xử lý ẩm cao hơn.

Thiết bị sử dụng nguồn điện 380 V, 3 pha, 50 Hz, công suất tiêu thụ 7,1 kW và dòng điện định mức 13,5 A. Máy hoạt động trong dải nhiệt độ +5 đến +40°C, sử dụng môi chất lạnh R134A và điều khiển PLC-HMI (IoT). Ngoại áp suất tĩnh 200 Pa, đường ống nước thải 21 mm và độ ồn 65 dB là những thông tin cần xem xét khi thiết kế phương án lắp đặt.

GAT-DH600 có kích thước 1.184 × 600 × 1.750 mm, khối lượng 190 kg. Khi bố trí thiết bị, cần tính đến không gian lưu thông không khí, đường thoát nước và khoảng tiếp cận phục vụ vệ sinh, bảo trì.

* Thông số kỹ thuật, thiết kế có thể thay đổi mà không được báo trước.
